半導體行業所面臨的痛點
守護半導體行業的每一道品質關卡
-
缺陷檢測
TB系列是 DUV/UV/Visible寬波段紫外圖形晶圓檢測系統,可為8寸/12寸晶圓提供高效,高靈敏度的缺陷檢測,可廣泛應用在前道各工藝層中。
-
套刻與關鍵尺寸測量
針對測量套刻誤差,天準半導體測量設備支持測量Box-in-Box、Frame-in-Frame、L-Bars、Circle-in-Circle、Cross-in-Cross或定制開發其他的結構。 天準半導體測量設備具備消除噪聲或變形的干擾干擾的功能,對低于0.7μm的特征結構,系統支持使用UV光測量。
-

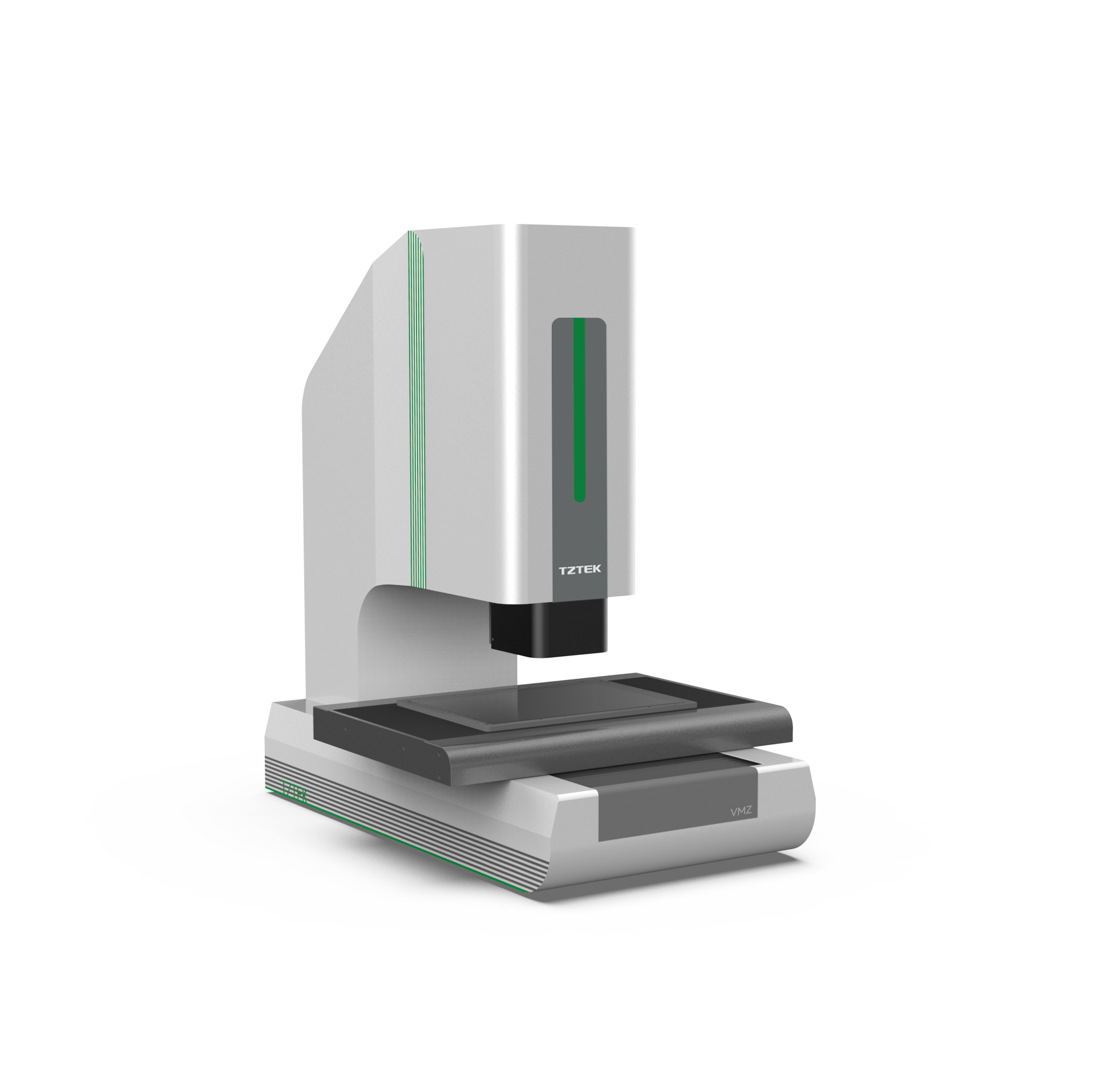

影像測量儀
凝聚天準在機器視覺算法、數據處理分析算法、精密驅控技術和精密機械設計等多個領域的科研成果,以超高精度的測量檢測能力,為精密制造行業、生產現場研發中心計量室提供高精度、高穩定性、高效率的測量解決方案,實現高精度尺寸檢測;廣泛應用于計量院所、航空航天、3C電子、半導體、光伏鋰電、新能源汽車、醫療器械、五金工具等18個行業領域。
-

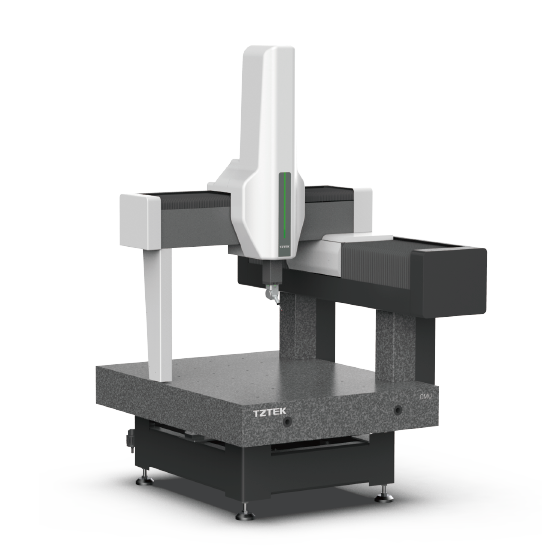

三坐標測量機
以超高精度0.3μm 國家專項復合測量機為技術基礎,創新性地將高精密直線電機驅動技術及工業級碳化硅陶瓷材料運用在高端系列機型上,同時全系搭載天準自主研發的測量軟件(Vispec Cube)、電控系統(TCC)、測頭測座(HSP\TR50),為生產現場、研發中心、計量室提供高精度、高穩定性、高效率的測量解決方案。目前擁有CMZ/CMU/CME/CMS 四大系列。廣泛應用于航空航天、汽車制造、醫療行業、機械制造、精密加工、計量院所、3C行業、電子工業等領域。
-
查看全部產品
重新定義半導體行業的測量體驗
-
前沿創新,持續突破
持續高強度研發投入,深耕前沿AI與光學量檢測技術,不斷探索設備精度與效率的極限邊界
-
精研工藝,賦能客戶
資深工藝專家團隊結合卓越設備能力,提供良率提升綜合解決方案,為客戶創造更大價值
-
自主可控,服務全球
融匯中德智造基因,攻克全棧自主技術,驅動中國產業躍遷,服務全球半導體產業
